2026年，全球人工智慧與半導體產業正面臨地緣政治碎片化與算力極限的雙重衝擊。輝達（NVIDIA）斥資逾新台幣4,000億元（約120億美元）收購全球最大的開源AI平台Hugging Face，揭示執行長黃仁勳押寶開源AI（Open-source AI），並將硬體霸權與全球軟體生態系深度綑綁的野心。

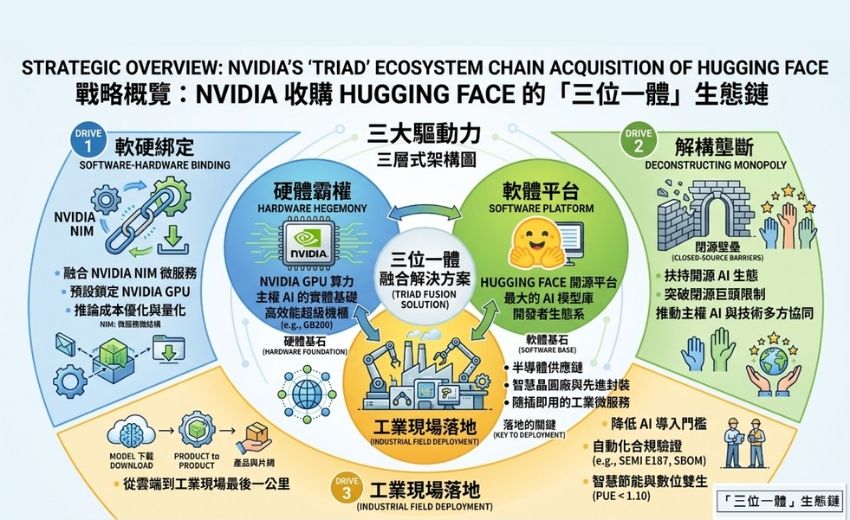

這筆世紀收購背後隱含三大核心動機。一是軟硬一體化綁定：將Hugging Face與自研的NVIDIA NIM（Nvidia Inference Microservice，微服務架構軟體）融合，使工程師下載開源模型時預設鎖定NVIDIA GPU算力。二是解構閉源巨頭的壟斷壁壘：透過扶持開源推高「主權AI（Sovereign AI）」聲量，反向刺激市場對超級機櫃（如GB200世代）的需求急遽成長。主權AI指國家運用自有算力、資料與基礎設施建構在地化AI模型的能力，而AI主權（AI Sovereignty）則指國家對境內AI應用與法規制定的政治法律控制權，兩者定義不同。三是打通雲端到工業現場的最後一哩：將開源模型完成官方硬體調校，轉化為隨插即用的工業級微服務，直接降低半導體供應鏈導入AI的門檻。對身處半導體心臟地帶的台灣企業而言，這絕非遠在矽谷的財務新聞，台灣供應鏈必須拉高戰略維度，展開跨政策、技術與法規邊界的集體防禦。
根源痛點：開源AI注入半導體現場的隱形風險

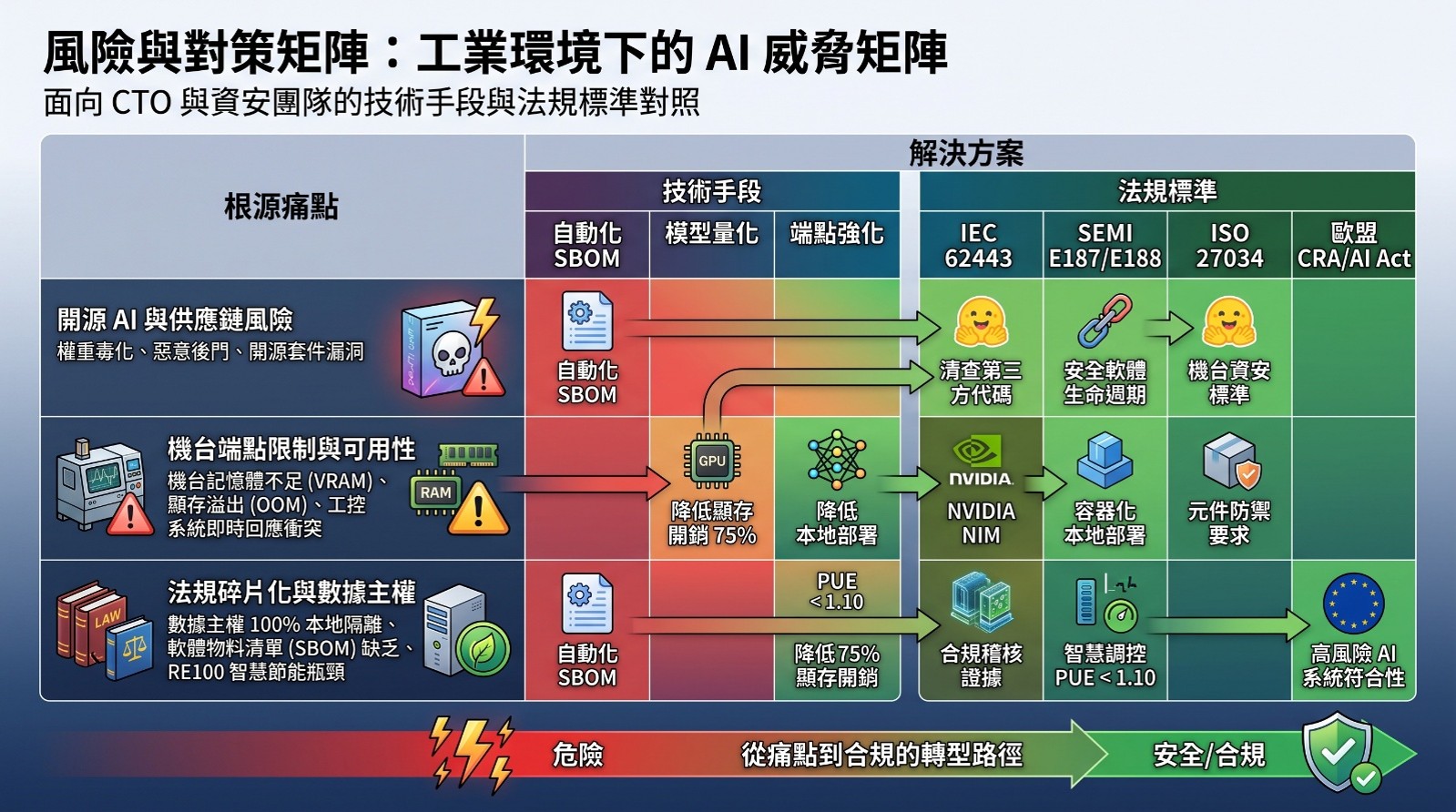

當大量開源AI模型湧入台灣南部半導體S廊道的智慧晶圓廠與先進封裝（3D IC/CoWoS）產線，卻撞上工業控制（ICS/OT）環境對穩定性的剛性要求。開源AI的無序性，與晶圓廠講求可用性優先、完整性次之、機密性再次之的AIC三要素發生劇烈衝突，暴露三項結構性痛點：
- 其一，供應鏈軟體黑盒子與權重毒化風險：Hugging Face上的模型多由全球自由開發者貢獻，境外勢力極易植入後門或進行權重毒化（Weight Poisoning）。設備一旦未經盤查即進駐產線，駭客可在實體隔離網（Air-gap）內伺機啟動後門，竄改製程參數或配方（Recipe），導致晶圓報廢或機密外洩。
- 其二，機台端點硬體牆與可用性的衝突：開源模型參數量龐大，產線工業電腦服役常逾十年，顯示卡記憶體（VRAM）多僅8GB至24GB，且多運行舊版作業系統。設備商若缺乏模型量化（Quantization）與剪枝技術，運行原生模型將引發顯存溢出，違反工控系統可用性標準。
- 其三，法規碎片化與資料主權衝突：半導體製程配方屬國家級智慧財產權，台廠若缺乏自動化軟體物料清單（SBOM）生成能力，將無法通過大廠稽核，且產線數據須百分之百本地隔離。同時，配合「AI新十大建設」的擴產需求，廠商也須兼顧算力擴充與RE100節能義務。
合規矩陣：國際標準與地緣政治法規的對齊

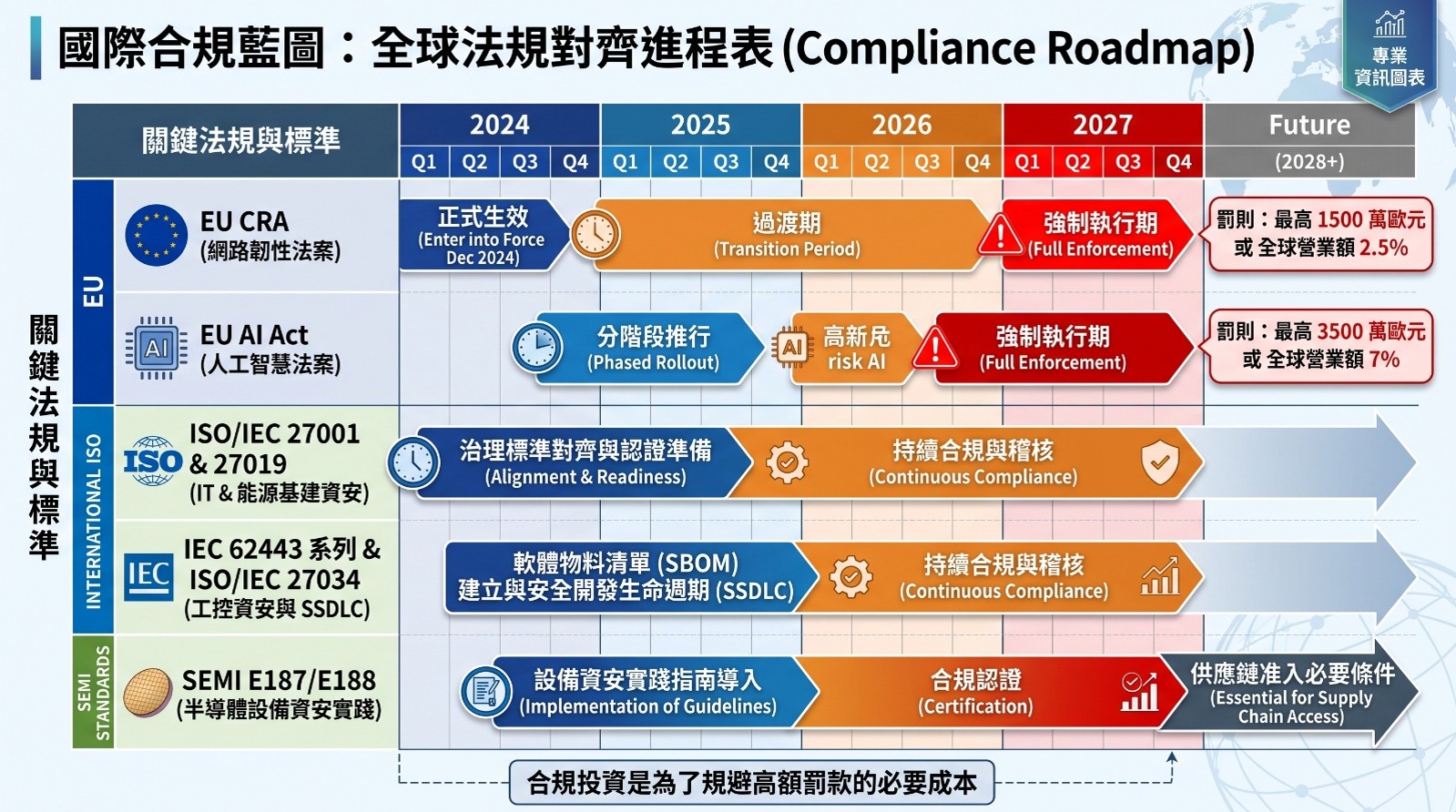

企業除須符合半導體專屬的SEMI E187/E188外，還須將技術指標與國際標準及各國法規對齊。IEC 62443系列規範工業自動化與控制系統資安，SEMI E187/E188即為其半導體專用實踐版本，機台安全開發生命週期須對齊IEC 62443-4-1，元件防禦對齊IEC 62443-4-2，南部S廊道公共基礎設施如變電所與中央配水系統，應達到防禦國家級攻擊的SL-3或SL-4等級。ISO/IEC 27001與ISO/IEC 27019將IT資安治理與能源基建資安深度融合，南部S廊道的智慧微電網與儲能站仰賴電力標準協定IEC 61850，一旦遭攻擊恐導致電網波動與精密設備報廢，電力控制協定須全面實施數位簽章與報文加密。ISO/IEC 27034則規範應用程式安全生命週期，企業引進開源模型時須依此建立SBOM，驗證第三方代碼來源。
法規適用方面，歐盟網路韌性法案（CRA）已於2024年底生效，過渡期正朝2027年底全面實施逼近，銷歐數位功能產品若含嚴重資安弱點，最高恐面臨1500萬歐元或全球營業額2.5%罰款，台廠落實SEMI E187/E188即可部分符合其在地化實踐要求。歐盟人工智慧法案（AI Act）針對關鍵基礎設施用高風險AI系統，要求具備資安防禦力與技術日誌留存，罰則最高達3500萬歐元或全球年營業額7%。美國透過國家網路安全戰略與「Carolina原則」，以軟體責任轉嫁及信任鏈（Chain of Trust）等手段，對台灣半導體設備、材料與封測廠實質施加管轄。台灣《資通安全管理法》與關鍵基礎設施防護規範，也已將半導體核心供應鏈納入「高科技安全島」防線，未來修法趨勢預期將要求園區廠商檢附SBOM報告並取得SEMI E187/E188證書。
核心戰略：三位一體融合的技術實作路徑
將政策綠能、工控資安與輝達開源算力優化技術融合為三位一體的動態防禦矩陣，已是企業通過大廠供應鏈准入的核心機制。第一步為研發階段的安全左移：於自動化編譯流水線嵌入Syft、Grype等開源SBOM盤查工具，自動產出符合CycloneDX標準的物料清單，並在偵測高風險漏洞時強制中斷流水線。第二步為產線裝機階段的端點鎖死：設備移入產線前，工程師以管理員身分執行管制批次檔，鎖死非必要連接埠，僅放行安全的製程加密埠，對齊IEC 62443-4-2的邊界防禦原則。第三步為推論階段的算力瘦身與智慧節能：導入NVIDIA AMMO工具，將模型精度由FP16優化至INT4，可砍除75%顯存開銷，再透過NVIDIA NIM容器化架構完成本地部署，並於代碼層鎖定TLS 1.3加密傳輸協定。
此外，為呼應綠能與「AI新十大建設」要求，廠務端須部署數位雙生（Digital Twin）監控大腦，以程式每分鐘採集GPU即時瓦數，並反向調控冷卻分配單元（Coolant Distribution Unit，CDU）水泵轉速，將機房整體PUE控制在1.10以下。
結語：邁向全球最安全的半導體信賴製造特區
NVIDIA斥資4,000億元收購Hugging Face，表面是軟體生態系擴張，實質確立了主權AI與開源軟體全面武器化的新常態。半導體國際競爭已告別單純依靠製程微縮的實體肉搏。在歐盟2027年全面實施的CRA、美方Carolina原則等地緣政治與關稅壁壘夾擊下，資安合規（SEMI E187/E188）與淨零減碳（PUE 1.10/RE100）已不再是成本開銷，而是高科技供應鏈通行全球的信賴貨幣（Trust Currency）。台灣南部S廊道廠商，唯有超前將這兩項指標植入產品基因，才能從代工生產基地跨越法規斷層，轉型為國際巨頭唯一敢下單的高韌性信賴製造特區。本文提出的自動化SBOM流水線、端點鎖死批次檔與數位雙生調控演算法，已為技術團隊備齊合規轉型的關鍵工具，唯有不因恐懼卻步、主動將國際資安法規與綠能融入企業基因的先行者，方能在這場AI生態競賽中，讓台灣高科技供應鏈穩居全球信賴的核心地位。
