觀點

時戳 – 電子化社會的時間證明

2005 / 10 / 05
顧武雄
時戳 – 電子化社會的時間證明


想像一下實體世界的抽獎活動,主辦單位會告訴觀眾(或聽眾/讀者)朋友截止日期是X月X日(逾期無效喔);可是住在偏遠地區的朋友可能需要3~5天才能寄到,而住在市區的朋友則只要1~2天就能寄到主辦單位,所以當然不能以主辦單位收到的時間為準,於是只能以觀眾朋友寄出的時間為準,但是誰來證明這麼多來自四面八方的郵件時間呢?這就是「郵戳為憑」! 也就是大家都相信郵局,當郵差收到這些信件時,在郵票上面蓋上一個戳章,上面有時間日期,這就是實體世界裡的時間證明。

在現今的電子商業(e-Business)世界裡,任何電子交易或文件往來更需要有可信任與安全的基礎,近年來被大家普遍討論與應用的PKI (Public Key Infrastructure)就是要建立這樣一個安全的電子商業環境。PKI 主要目的就是要確保電子交易的來源處與目的處的正確無誤、交易內容不會被第三者看見,也不會被竄改,發送者與接收者的不可否認;所以它應該要滿足下面四點功能:身份確認(Authenticity) 、資料私密性(Privacy)、資料完整性(Integrity)、不可否認性(Integrity)。


網路中原標準時間

可是誰來證明雙方交易的時間呢?到底以誰的時間為準呢?網路傳輸延遲的時間怎麼辦?兩邊的電腦時間可能差距好幾分鐘,也可能有人會有意或無意的更動電腦時間 ! 那到底有沒有一個大家公認的「中原標準時間」呢?PKI 顯然少了對於時間證明的機制 !

目前現實社會裡,不管有沒有PKI的電子交易裡,都是以「聲音大」的一方的時間為準,於是我們日常生活裡,銀行轉帳就以銀行主機或財金主機為準,股票下單就以證交所的為準(萬一券商電子下單主機給你延遲一分鐘,害你損失一些錢,你如何舉證?),網路競標或電子投標都是以「他們」收到的時間為準,如果你的網路太慢,算你活該倒楣 !

為什麼不能有一個公正機構,就像郵局提供郵戳一樣,提供一個足夠安全並被大家所信任的「時間」證明呢?

有人就提出,只要把彼此電腦的時間同步,不就好了嗎?即使有的電腦時鐘會走偏,只要將「對時」的頻率增加,例如每一個小時「校時」一次,就能將所有電腦的時間偏差縮小到可接受的程度。企業內部可以規定所有電腦都向某一指定電腦校時,那跨企業間呢?當然也可以依據大家公認的機構來校時,於是我們理論上就可能讓所有電腦都有一個誤差值很小的標準時間。那電腦與電腦之間怎麼校時呢?當然不可能由人工來做,因為所有電腦都可以接上網路,於是就有人提出網路校時的方法,這就是NTP (Network Time Protocol)的產生。


網路校時

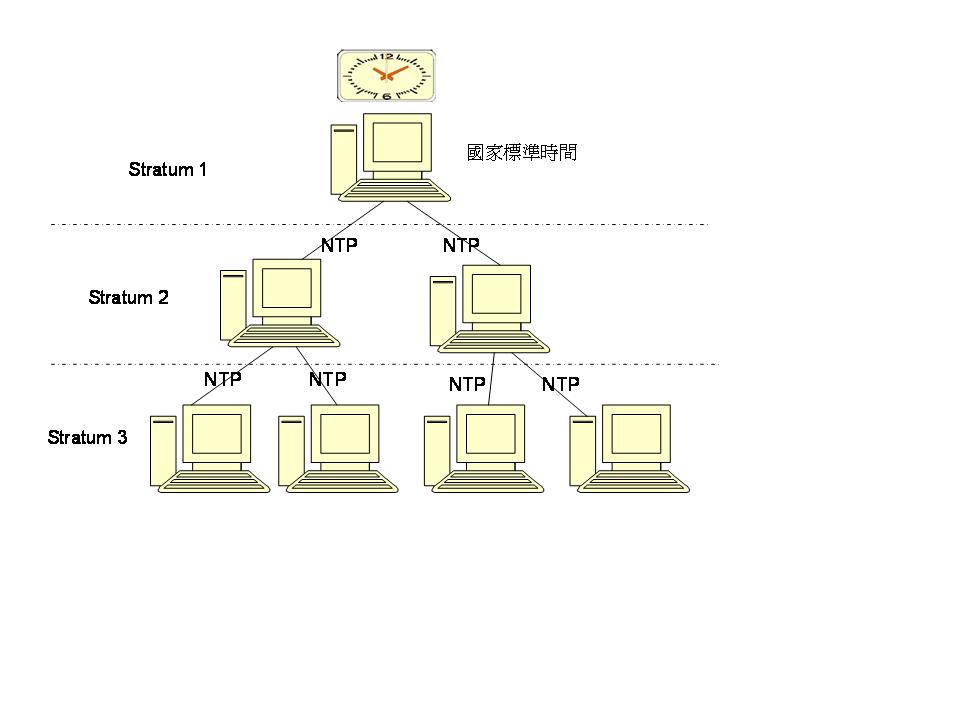

NTP是由美國德拉瓦大學的D.L.Mills教授於1985年提出,可以量測封包在網路上來回往返的時間延遲和估算電腦時鐘偏差,達到在網路上實現高精準度電腦校時的目的。NTP伺服器以階層式架構形成時間追溯體系。位於階層最頂層的伺服器直接追溯到國家標準時間,階層2伺服器則透過階層1伺服器間接追溯到國家標準時間。每台伺服器均以本身的時鐘來維持某精準度的時間,並自行於適當校時週期主動向上一階層伺服器發出校時請求。(如圖一)

圖一
NTP可提供電腦間時間誤差在幾個ms (1/100秒)內,所以這對於標準時間的發佈及電腦時間準確性有很大的助益。
關於NTP校時,網路上有很多軟體可以讓你的電腦隨時同步標準時間,例如: http://www.symmttm.com/software_download.asp?ID=download_symmtime.asp
台灣地區國家時間與頻率標準實驗室也提供網路校時軟體: http://www.stdtime.gov.tw/chinese/home.htm
其它關於更多NTP的網路資源,讀者可上網路百科全書(Free Encyclopedia)網站:
http://en.wikipedia.org/wiki/Network_Time_Protocol

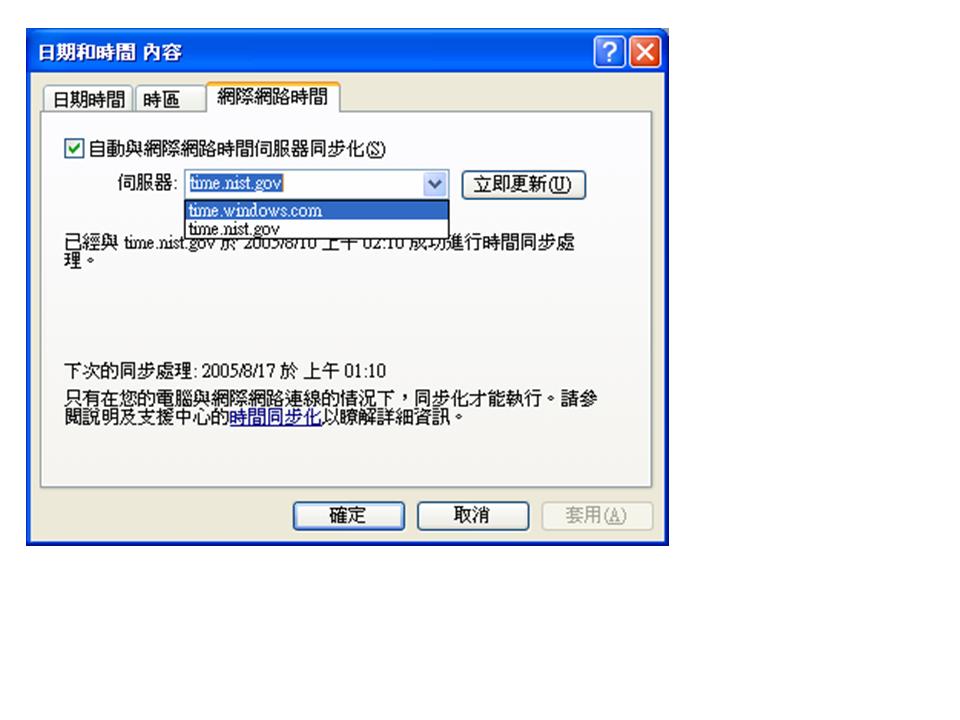

在Windows XP裡也有一個NTP自動校時的功能,請按下螢幕右下角,「調整時間與日期」功能,選擇「網際網路時間」之頁,如圖二。
圖二

你可以在伺服器右方欄位內選擇或輸入你希望與之對時的NTP 伺服器網址,按下右邊「立即更新」,你的電腦時間就會與網際網路上這台伺服器時間同步。


公正的第三者TSA

讓我們再回到電子交易的環境來,我們已經知道PKI機制能夠讓雙方確認身份、保護資料內容隱私及不被竄改,當然還有不可否認的功能;假設雙方電腦的時間也經由NTP與上層標準時間校時過,是否這樣就足以讓雙方相信對方的時間呢? 我怎麼相信你說你寄出這份文件的時間?你會相信我說我是一個小時後才真的收到嗎?有沒有可能你NTP校時錯誤(誤上賊船,連到假的NTP Server)?有人能幫你證明你確實在幾點幾分到正確的標準時間源校時嗎?有沒有可能有人在兩次校時之間改了你的電腦時間呢?

所以,網路時間問題主要來自每一台機器(電腦及網路設備)時間可能都不一樣,到底以誰的時間為準?又要如何經由網路來校時?如何保證時間來源安全無虞?校時的傳遞過程是否安全無虞?如何避免機器時間被任意變更?有沒有稽核與追蹤功能?

顯然NTP 無法去除時間安全性的問題,我們需要有一個公正的第三者來證明這個時間的正確性與安全性,就正如PKI裡公正的機構(Certificate Authority,CA)來發給你一個身份證明(憑證,Certificate),你用這個憑證來證明你的身分,來保護你的資料。對方因為相信這個公正的機構,所以相信這個憑證,也相信你的身份與資料。而電子時戳(Time-Stamp)就是一份由公正第三者發出來為電子文件或交易做的時間證明,而這公正第三者我們稱為TSA (Time-Stamping Authority)。對方因為相信這個TSA的公正性與其時間的正確性,所以相信你這份文件或交易的時間。
時戳可以為任何電子文件或網路交易提供準確的時間證明,並且驗出文件或交易的內容自蓋上時戳後是否曾被人修改過。電子時戳就如一個值得信賴的第三者或公證人,為你提供可靠的時間確認和核實服務。所有電子數據或資料,不論是什麼樣的格式或內容,都可以蓋上電子時戳。這個可靠的時間核證服務可應用於網路交易、電子郵件、加密訊息、保障知識產權和其他需要準確時間證明的事務。
時戳的技術如同PKI一樣用到密碼學、公鑰、私鑰、簽章等技術,比較不同的是時戳需要一個正確的時間來源,所以TSA的時間必須要正確、安全才能保障時戳的被信任。

圖三
圖三
標準時間的來源

圖三中,電子文件主人將其文件與簽章,產生Hash Value 送到 TSA,TSA產生時戳交回給文件主人,並存證記錄。這整個過程十分簡單清楚。但這裡面最重要關鍵點就是TSA的時間來源(Time Source),這牽涉到標準時間來源的問題。標準時間是以全球各國時間實驗室(大約50個,台灣是中央標準局委託中華電信研究所)所提供的時間,分別乘以不同的加權比重後的平均值做為標準時間,而各國時間實驗室的標準時間源則為高精準的原子鐘。到這裡,我們可以認定這些標準時間源是可以當成大家信賴的Time Source。

讓我們回到NTP來,TSA的時間來源可能經由NTP 往上層Server取得標準時間,這過程中就有安全性的考量,例如如何確保「Time Source」是真的?如何避免DNS Spoofing(偽冒網址)?稽核與事後追蹤如何做?當交易雙方對時間有爭執時,TSA能拿出夠公信力的證明嗎?其實TSA透過網路NTP Time Source的連線就向我們的電腦流覽器(Browser)與網站伺服器(Web)連線一樣,如何確認雙方身分?所以TSA與Time Source的連線(上下階層的TSA)需要比NTP更為安全的連線方式。國外已有先進廠商提出更安全的NTP Protocol了。其基本概念是結合NTP 與 TLS(Transport Layer Security,SSL 的接班人)的概念,在網路上增加互相辨識真偽(Authenticate),提供時間的稽核與追蹤(Time Auditing and Tracking)的功能。在此環境下,你不用擔心TSA的時間來源會有問題,交易雙方有爭執時,TSA可以提供必要的證據。


TSA的安全性與準確性

以上已說明了標準時間TimeSource是沒有問題的,也簡單提出使用較安全的NTP 通道來確保TSA的時間來源是可靠的。但是,,TSA本身如何證明它是安全與準確無虞的?如前所述,TSA 的目的是提供時戳,簡單來說,Input 是需求者的押時戳的文件或其Hash Value,當然,還有TSA的時間,Output 則是一份電子時戳,這過程就是一些複雜的數學公式、運算與規定,這些規定與標準就定在RFC 3161裡,有興趣的讀者可以在網路上找到相關資料。無論這些運算多複雜,電腦都可以解決,於是你會想到,TSA就是一台伺服器,它接受網路上的Request,以安全的NTP 與上一層的TSA或TimeSource取得或校正標準時間,再加上一些執行FRC3161的程式碼,當然還得要有憑證(Certificate),這不就是一台「時戳伺服器」嗎?沒錯,但是沒有人會相信這台「時戳伺服器」的,因為,可能有人會在兩次校時之間去變更電腦時間,而且所有產生時戳的運算過程全部在電腦記憶體裡,稍懂程式設計的人都知道你的金鑰(Key)曝光了,還有更多留後門的可能。

所以,TSA 的建置絕對馬虎不得,應該要將上述過程全部在獨立的硬體及晶片裡全部做完,沒有人可以任意更動時間,金鑰不容許曝光,絕無留後門的可能。它就是一個黑盒子,它接受你的Input(要產生時戳的文件內容),它就回給你要的東西時戳,過程中沒有人可以偷窺、竄改,並且都有記錄可查與追蹤。我們姑且稱這黑盒子為 Document Sealing Engine(DSE)。

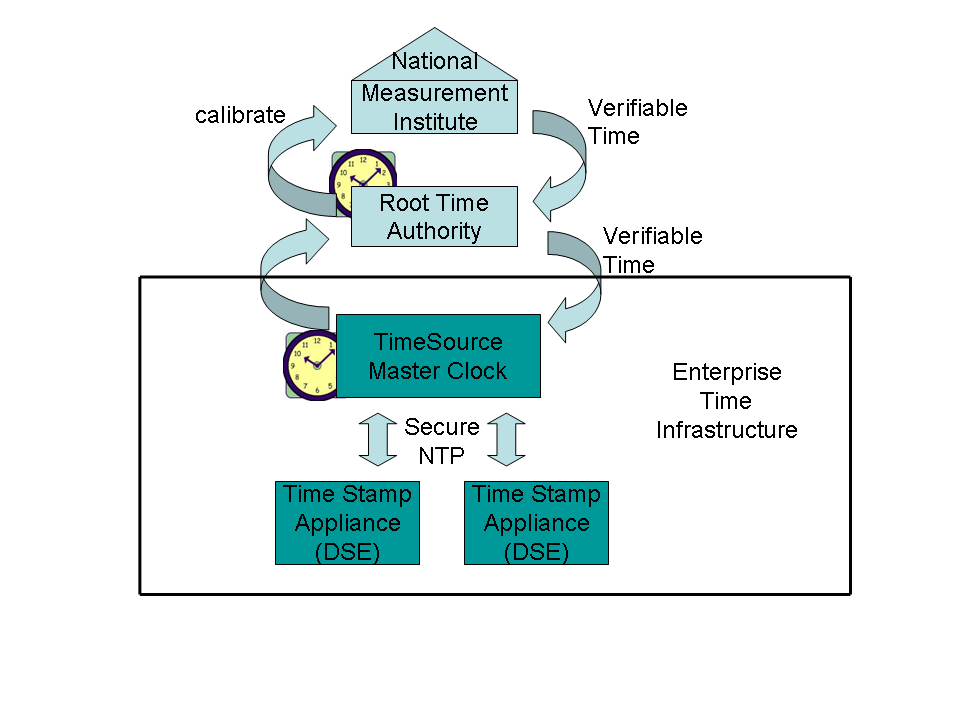

圖四 DSE示意圖圖五 企業建置TSA圖

如圖四中,應用程式接受使用者要求押簽章與時戳的需求(Acrobat 7.0 版本已內建這樣的功能),只要呼叫DSE 提供的 SDK API,就能得到TSA回覆的時戳。到此,我們已經了解甚麼是標準時間來源,為甚麼需要NTP來同步時間,NTP仍需要更進一步的安全與稽核機制,以及如何建置時戳伺服器,每一個環結都要確保安全無慮。TSA提供的時戳服務基本上是要收費的,但對於有大量電子交易或電子文件需要時戳證明的企業,是否可以自行建立TSA?當然可能,只要其TSA俱有「公信力」即可,企業對外的電子文件或交易都可以在自家的TSA押上時戳,對方可以驗證其真偽。企業也可用這台TSA做為其內部公文、電子郵件的時間依據。(如圖五)


 時戳的應用

我們的結論是,要建立一個可被信賴的時戳服務環境,至少必須考慮下列事項:
1. 信任的標準時間源
2. 安全的時間傳遞管道
3. 高度安全與高運算效率的TSA:簽章與時戳運算完全在硬體晶片內部執行,有FIPS認證的HSM(Hardware Secure Module,硬體加密器及金鑰保護器),內建時鐘,自動與時間源校時,無法人為竄改,金鑰與憑證管理,業界標準的簽章與時戳功能,應用系統容易整合,執行速度與穩定性。
4. 完整的Audit & Tracking機制

最後談到時戳的應用範圍,舉凡需要時間證明的電子文件或交易行為都需要時戳,下面是一些隨手舉來的例子:
1. 電子商務
2. 保護智慧財產權
3. 股票買賣
4. 電子投標/報價/拍賣
5. 簽署合約/文件
6. 結束會計賬目
7. 電子病歷
8. 訂立遺囑

電子化的虛擬世界裡,人與人之間缺乏面對面的互動與互信,更需要完整的安全基礎與環境,時戳是安全環境裡很重要的一環,本文儘量避開了艱深的技術名詞,試圖以淺顯易懂的方式,介紹時戳的意義與應用、建置安全與受信賴的時戳伺服環境時應考量的事項,希望對讀者?有些許的幫助。
